Розподільник застосовується на:
- Тракторах: ЮМЗ-6, ЮМЗ-650, ЮМЗ-652, ЮМЗ-8080, ЮМЗ -8280, ЮМЗ-8070, ЮМЗ -8270, Т-150, ХТЗ-153, ХТЗ-180, ХТЗ-181, ХТЗ-183, ХТЗ-17021, ХТЗ-17221, ХТЗ-17321, ДО-710, Т-250, Т-4, ЛТ-157, МТЗ-ХА, ТБ-1, ЛД-30, ЛТ-157, ДМ-15, гідророзподільник МТЗ-80, розподільник МТЗ-82, МТЗ-800, МТЗ-820, МТЗ-900, МТЗ-920, ДТ-75, ПН-100, ЛТЗ-55, ПТ-72, Т-40, Т-50, Т-60, ЛТЗ-155, Т-70, К-703
- Екскаваторах: ЕО-2621
- Навантажувачах: ПЕА-1,0, ПГ-0,2, К-701
- Лісова техніка: ТДТ-55, ПХТ - -55, ПХТ - -100, ТЛТ-100
Тип гідророзподільника: Моноблочний. Кількість золотників: 3.
Функції гідророзподільника:
- Підйом з фіксацією
- Нейтральна
- примусове Опускання з фіксацією
- Плаваюча з фіксацією
Конструктивне виконання: для самостійної роботи в гідравлічній системі.

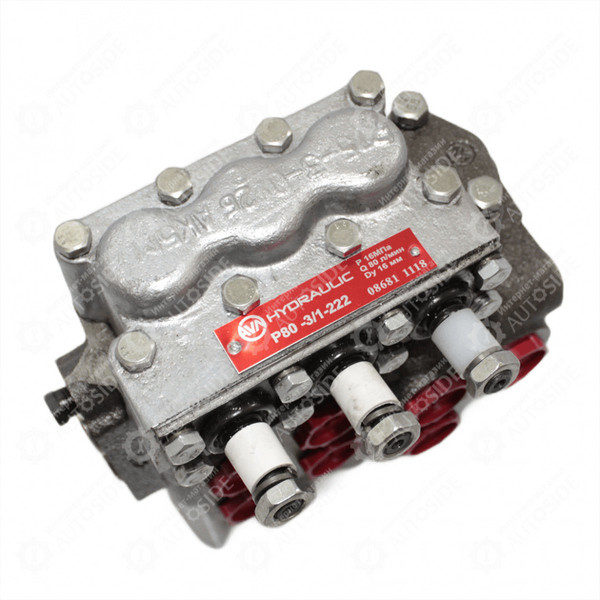

Гідророзподільник Р80-3/1-222Г з гидрозамком
У продажу є розподільники реставраційні (ремонтні) з новим золотником і гарантією від 3 до 6 місяців.
Наше підприємство здійснює ремонт гідророзподілювачів будь-якої складності з повною очисткою і заміною золотників. Золотники ми використовуємо заводські або виготовляємо самі для розподільників імпортного виробництва.
Технічні характеристики гідророзподільників типу Р-80, МР80, Р160 Позначення розподільника Р80-3/1-222
МР80-4/1-222 Р80-3/1-112
МР80-4/1-112 Р80-3/1-221
МР80-4/1-221 Р80-3/1-444
МР80-4/1-444 Р80-3/2-222
МР80-4/2-222 Р80-3/3-222
МР80-4/3-222 Р80-3/2-444
МР80-4/2-444 Р80-3/3-444
МР80-4/3-444 Р80-3/4-222
МР80-4/4-222 Р80-3/1-22 Р80-3/1-44 Р80-3/2-44 Р160-3/1-222 Р160-3/1-111 Гідроклапан непрямої дії запобіжно-переливной диференціальний з серводействием + + + + + + + + + + + + + + Кількість золотників 3 3 3 3 3 3 3 3 3 2 2 2 3 3 Умовний прохід, мм 16 16 16 16 16 16 16 16 16 16 16 16 25 25 Витрата робочої рідини, л/хв 80 80 80 80 80 80 80 80 80 80 80 80 80 160 Номінальний тиск, Мпа 16 (20) 16 (20) 16 (20) 16 (20) 16 (20) 16 {20) 16 {20) 16 (20) 16 (20) 16 16 16 16 16 Тиск розвантаження, МПа, не більше 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 - - Тиск настроювання запобіжного клапана, Мпа 20 20 20 17,5 20 - 17,5 - 20 17,5 17,5 17,5 19 19 Позиції золотників** Н,П,О,Пл Н,П,О,Пл Н,П,О,Пл Н,П,О,Пл Н,П,Про Н,П,О,Пл Н,П,О,Пл Н,П,Про Н,П,О,Пл Н,П,О,Пл Н,П,Про Н,П,Про Н,П,О,Пл Н,П,О,Пл Маса, кг, не більше 18 (15) 18 (15) 18 (15) 18 (13) 18 (15) 18 (15) 18 (13) 18 (13) 18 (15) 10 10 10 38 36
МР80-4/1-222 Р80-3/1-112
МР80-4/1-112 Р80-3/1-221
МР80-4/1-221 Р80-3/1-444
МР80-4/1-444 Р80-3/2-222
МР80-4/2-222 Р80-3/3-222
МР80-4/3-222 Р80-3/2-444
МР80-4/2-444 Р80-3/3-444
МР80-4/3-444 Р80-3/4-222
МР80-4/4-222 Р80-3/1-22 Р80-3/1-44 Р80-3/2-44 Р160-3/1-222 Р160-3/1-111 Гідроклапан непрямої дії запобіжно-переливной диференціальний з серводействием + + + + + + + + + + + + + + Кількість золотників 3 3 3 3 3 3 3 3 3 2 2 2 3 3 Умовний прохід, мм 16 16 16 16 16 16 16 16 16 16 16 16 25 25 Витрата робочої рідини, л/хв 80 80 80 80 80 80 80 80 80 80 80 80 80 160 Номінальний тиск, Мпа 16 (20) 16 (20) 16 (20) 16 (20) 16 (20) 16 {20) 16 {20) 16 (20) 16 (20) 16 16 16 16 16 Тиск розвантаження, МПа, не більше 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 - - Тиск настроювання запобіжного клапана, Мпа 20 20 20 17,5 20 - 17,5 - 20 17,5 17,5 17,5 19 19 Позиції золотників** Н,П,О,Пл Н,П,О,Пл Н,П,О,Пл Н,П,О,Пл Н,П,Про Н,П,О,Пл Н,П,О,Пл Н,П,Про Н,П,О,Пл Н,П,О,Пл Н,П,Про Н,П,Про Н,П,О,Пл Н,П,О,Пл Маса, кг, не більше 18 (15) 18 (15) 18 (15) 18 (13) 18 (15) 18 (15) 18 (13) 18 (13) 18 (15) 10 10 10 38 36
**Позиції золотників: "Н" - нейтральна, "П" - підйом, "Про" - опускання, "Пл" - плаваюча
Розподільник Р80-3/1-222Гидравлический распределитель Р80 призначений для монтажу в гідросистеми тракторів, с/г, погрузочной, промислової, дорожньої і спеціальної техніки, де вирішує следующие задачи:
- Распределение рабочей рідини між гідроциліндрами, гидродвигунами і другими потребителями;
- Предохранение гидросистемы від перевантажень в режимах підйому і опускання;
- Разгрузку гидросистемы на холостому ходу шляхом переміщення робочої рідини в бак;
- Связь рабочих порожнин зі зливом.
Пример маркировки (технічні характеристики) гідравлічного распределителя Р80-3/4-222Г:
- Р – розподільник;
- 80 – заявлена продуктивність, л/хв;
- 3 – тиск (номінальна – 16 МПа, граничне – 20 Мпа);
- 4 – код призначення;
- 222 – кількість золотників і їх тип, в даному випадку - три золотника типу 2;
- Р – з гидрозамками (якщо відсутній, без них). Пристрої c гидрозамками і без них полностью взаимозаменяемы.
Принцип действия всіх гідророзподільників Р 80 ідентичний, ціна в прайс-листе зависит від типу виробу (перш ніж купити, смотрите маркування).
Пристрій гідророзподільника Р80Инструкция по ремонту та усунення несправностей включає в себе забезпечення нормальной работы наступних елементів:
- корпуса с гніздами клапанів, каналів підведення масла і управління переливним клапаном;
- золотников с фіксуючим, автовозвратным і центрирующе-поворотним механізмом;
- верхней крышки з вбудованими важелі керування золотниками;
- запобіжно-переливного клапана.
Порядок встановлення та підключення устройства
Перед монтажем необхідно вивчити схему підключення і видалення пробки, которыми закрыты приєднувальні отвори. Ми пропонуємо купити гідророзподільник Р80 від заводу-виробника, тобто, з заглушками и в стандартній упаковці. Нормальна робота пристрою гарантується при размещении на рівні або вище верхньої точки масляного бака машини, а також если присоединительная арматура забезпечує належну герметичність.
Ціна гидроспределителя Р80Стоимость продукции в каталозі відповідає відпуск
