Тип розподільника:
Моноблочний, клапанно-золотниковийЗастосування:
МТЗ-80 / МТЗ-82 / ЮМЗ-6 / Т-150, Т-150К / ДТ-75 / Т-70С, Т-90С / К-701 / ТТЗ, ОТЗТип золотника:
із закритим центром, уровновешенный з торців Кількість золотників: 3Діаметр золотника:
25 мм Функції гідророзподільника:Підйом з фіксацією
Нейтральна
примусове Опускання з фіксацією
Плаваюча з фіксацією
Фіксація золотника в позиціях "Підйом", "Примусове опускання" і "Плаваюча"
з допомогою кулькового фіксатора Повернення з позиції "Підйом" і "Опускання примусове" автоматично (по досягненню заданого тиску)Повернення з позиції "Плаваюча" вручну
Тип запобіжно-переливного клапана
диференціальний з серводействием Максимальний тиск: 20 МПаВага:

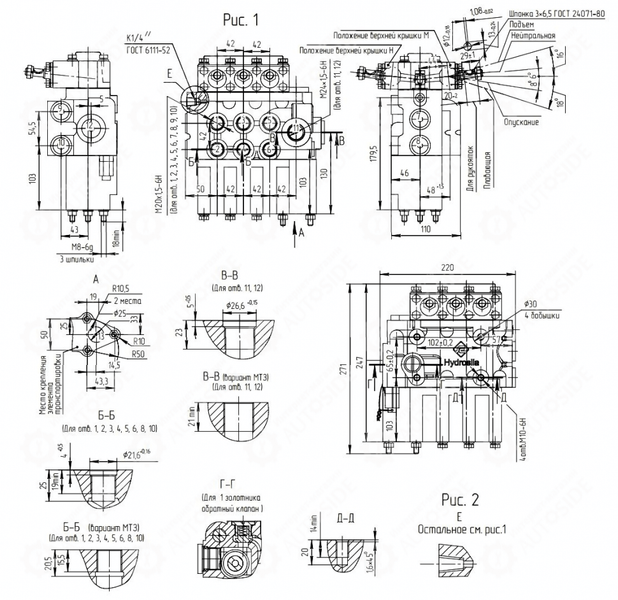

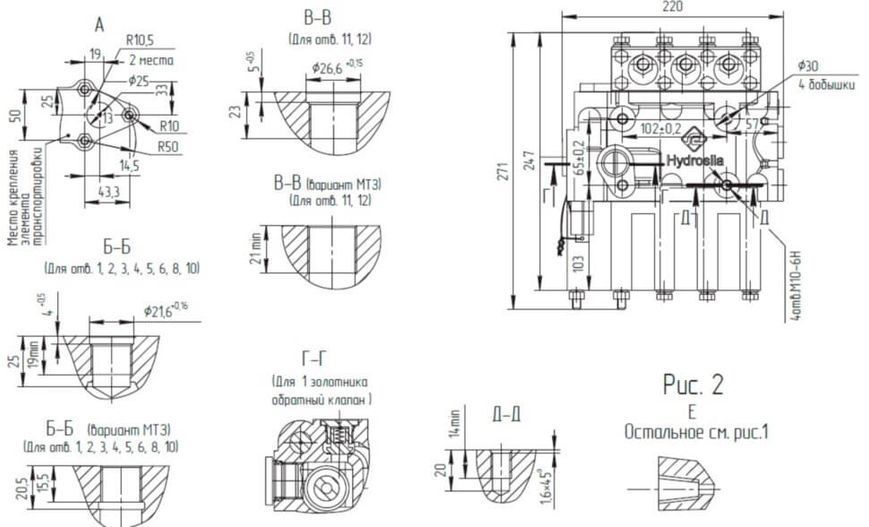

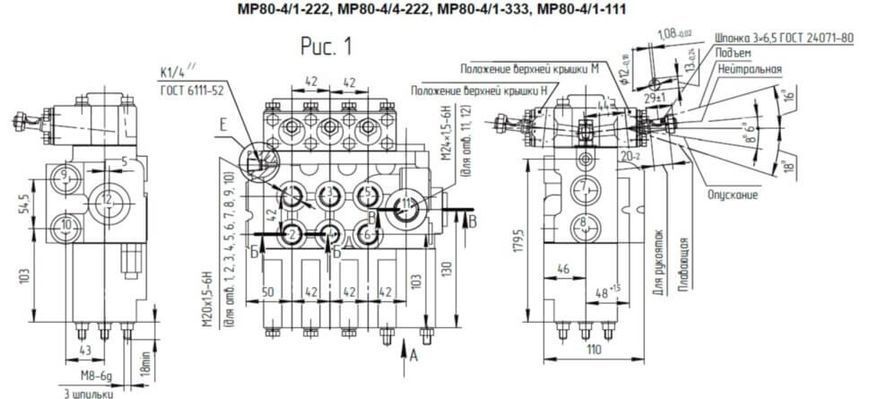

16 кг Пристрій гідророзподільника типу Р-80- верхня кришка розподільника
- пробка золотника
- опорні склянки пружини золотник
- пружина золотника
- втулка фіксатора
- фіксатор (кулька)
- бустер
- обойма фіксатора (фіксує золотник у положеннях підйому та плаваючий)
- гільза
- гніздо клапана розподільника порожнин підйому
- клапан бустера
- корпус розподільника
- золотники кулька
- пружина
- напрямна шайба
- корпус перехідник з розвантажувальним клапаном
- кільце для зливу
- важелі золотників розподільника
- нижня кришка розподільника
- манжети сферичної опори важеля
- розвантажувальні отвори, усувають тиск масла на золотник при положенні підйому і примусового опускання
- канал у корпусі розподільника для зливу масла, надходить з порожнин з порожнинами гідроциліндрів підйому при опусканні
- канал управління перепускним каналом
- порожнину, що сполучається з порожнинами підйому підйому
- напрямна препускного клапана з гумовим ущільненням
- препускной клапан дросельним отвором і стрижневим клапаном
- різьбовий отвір для труби від масляного насоса, подає масло в нагнітальний канал гідророзподільника
- гніздо перепускного клапана гніздо запобіжного клапана
- запобіжний клапан з направляючою
- пружина запобіжного клапана
- гайка-ковпачок регулювального гвинта гідророзподільника з контргайкою
- регулювальний гвинт запобіжного клапана
- порожнину, що сполучається з порожнинами опускання гідроциліндрів
- порожнину зливу корпусу гідророзподільника
- тяги важелів виносних важелів гідроциліндрів
